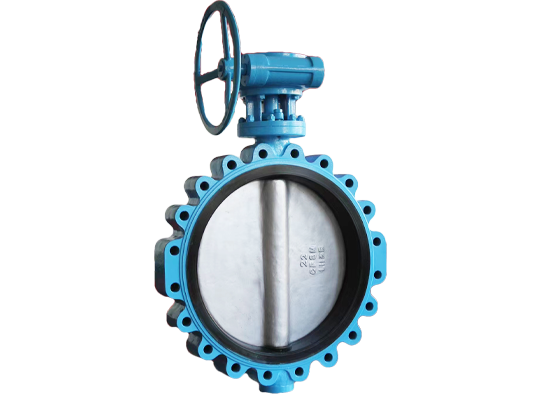

Injap Rama-rama sepusat

LYV® Concentric Butterfly valve dihasilkan mengikut piawaian tertinggi, disokong oleh komitmen kami terhadap kualiti dan kecemerlangan. Kami menggunakan proses pembuatan termaju dan kawalan kualiti yang ketat untuk memastikan setiap injap memenuhi atau melebihi penanda aras industri. Injap kami mempunyai kualiti yang luar biasa, mengatasi produk serupa dalam industri dari segi ketahanan, prestasi dan kebolehpercayaan.

Hantar Pertanyaan

Pengenalan Produk

LYV® ialah pembekal injap rama-rama sepusat profesional di China. Dengan pengalaman pembuatan profesional selama 30 tahun, bergantung pada pemprosesan CNC termaju dan kawalan kualiti yang ketat, ia memastikan bahawa injap memenuhi piawaian tinggi industri dari segi ketahanan, kebolehpercayaan pengedap dan kecekapan penghantaran. Injap rama-rama kami direka dengan teliti dan kami mematuhi piawaian pengeluaran yang ketat. Pasukan jualan kami komited untuk menyediakan perkhidmatan yang diperibadikan. Kami akan menyesuaikan penyelesaian injap rama-rama sepusat untuk memenuhi keperluan khusus anda dan aplikasi yang dijangkakan.

Injap rama-rama sepusat hujung bebibir ini menggunakan struktur simetri berpusat klasik. Dengan reka bentuk sepusat batang injap dan plat rama-rama, ia mencapai pembukaan dan penutupan yang cepat serta penutupan yang stabil. Tempat duduk injap diperbuat daripada bahan elastik berprestasi tinggi, yang membentuk pengedap penyemperitan yang ketat apabila plat rama-rama ditutup, memastikan prestasi kebocoran sifar di bawah keadaan suhu dan tekanan biasa. Strukturnya mudah dan rintangan aliran sangat rendah, menjadikannya sangat sesuai untuk rawatan air, HVAC dan sistem saluran paip perindustrian umum.

Spesifikasi

Julat Saiz:

NPS 2”-48”; DN50-DN1200

Tekanan Nominal:

150LB-600LB; PN6-PN64

Julat Suhu:

-69℃~825℃（bergantung pada reka bentuk dan bahan）

Tamat Sambungan:

Bebibir; Kimpalan punggung; Wafer; Lug-wafer

Bahan Badan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan Cakera:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan pengedap:

VITON/NBR/EPDM

Bahan Tempat Duduk:

kamiran; kimpalan tindanan 304/316/STL.

Bahan Batang:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard Reka Bentuk & Pembuatan:

API 609

Standard Bersemuka:

EN558-1

Standard Sambungan Tamat:

ASME B16.4

Standard Ujian & Pemeriksaan:

API 598

Ciri-ciri

■ Saiz Padat dan Ringan

■ Penyelenggaraan Mudah

■ Kos-Efektif

■ Kawalan Fleksibel

Apakah injap rama-rama Concentric:

Injap rama-rama ialah sejenis injap suku pusingan yang mengawal aliran air dengan memutarkan tuil atau rotor di atas injap. Jenis yang paling biasa digunakan ialah injap rama-rama sepusat, juga dikenali sebagai injap rama-rama bias sifar, di mana kedua-dua batang dan cakera terletak di tengah badan injap. Ia menggunakan cakera berputar untuk mengawal aliran media, menyebabkan rintangan kurang disebabkan oleh kenipisan cakera.

Bagaimana ia berfungsi (pengedap):

Injap rama-rama sepusat beroperasi dengan melaraskan sudut bukaan cakera injap untuk mengawal aliran medium. Apabila cakera selari dengan laluan aliran, medium boleh melalui tanpa terhalang, dan injap terbuka sepenuhnya. Apabila cakera berserenjang dengan laluan aliran, ia menghalang aliran sepenuhnya, dan injap ditutup sepenuhnya. Dengan memutar batang injap, anda boleh mengubah sudut cakera, dengan itu mengawal kadar aliran. Dalam kedudukan tertutup, tepi cakera menekan ketat pada gelang pengedap pada dinding dalam badan injap. Pesongan anjal cincin pengedap menghasilkan pengedap, menghalang kebocoran medium.

Mengapa memilih injap LYV®️:

Kami menghasilkan injap rama-rama sepusat jenis bebibir selama lebih 30 tahun. Bengkel ini meliputi 13000 meter persegi dan memiliki lebih daripada 50 mesin CNC canggih. Jurutera & pasukan pengeluaran kami akan memastikan pesanan anda dihantar dengan masa yang berkualiti tinggi dan terpantas. Kami juga mengambil berat tentang penghantaran injap. Injap Rama-rama Concentric akan dibalut dengan kantung gelembung atau kertas untuk memastikan cat tidak rosak. Kami juga membetulkan injap dengan kayu lapis selepas kami memasukkan injap ke dalam kotak. Kotak papan lapis akan dicat dengan tanda yang diperlukan untuk memastikan injap tidak akan rosak semasa penghantaran.

Apakah perbezaan antara injap rama-rama sepusat vs sipi:

Dimensi Perbandingan	Injap Rama-rama Sepusat (Injap Rama-rama Garis Tengah)	Injap Rama-rama Sipi (Sipi Tunggal/Double/Tiga Tiga)
Struktur Teras	Pusat batang, cakera dan badan injap dijajarkan.	Bahagian tengah batang diimbangi daripada bahagian tengah cakera dan/atau badan injap.
Prinsip Pengedap	Mampatan/Mengikis Meterai: Bergantung pada cakera yang mengubah bentuk tempat duduk; geseran berterusan semasa operasi.	Pengedap Luar Tempat Duduk/Tanpa Geseran: Cakera cepat tertanggal daripada tempat duduk apabila dibuka dan mampat hanya apabila ditutup; geseran minimum.
Pakai & Hayat Perkhidmatan	Geseran yang teruk membawa kepada haus yang lebih cepat dan jangka hayat yang lebih pendek.	Pengurangan geseran dengan ketara mengakibatkan kehausan yang lebih sedikit dan jangka hayat yang jauh lebih lama.
Aplikasi yang Sesuai	Tekanan rendah, suhu ambien, keperluan pengedap umum (cth., rawatan air).	Julat yang lebih luas. Sipi Berganda: Suhu & tekanan sederhana. Triple Eccentric: Suhu tinggi, tekanan tinggi, pengedap kritikal (cth., saluran paip utama dalam minyak & gas, industri kimia).
Bahan Pengedap	Terutamanya pengedap lembut (getah, PTFE), dihadkan oleh suhu.	Pilihan yang lebih luas. Double/Triple eccentric boleh menggunakan pengedap keras logam, tahan terhadap suhu tinggi.
Tork Operasi	Tork pemecahan yang lebih tinggi; operasi secara relatifnya lebih menuntut.	Tork operasi yang lebih rendah; operasi yang lebih mudah dan ringan.
