Injap Pintu Tahan Tekanan Tinggi

LYV® ialah pembekal Injap Pintu Tahan Tekanan Tinggi berkualiti China yang terkemuka. Injap pintu ini ialah penjaga keselamatan saluran paip yang direka khas untuk keadaan kerja tekanan yang melampau. Sebagai injap Gerbang Tekanan Tinggi Perindustrian yang tipikal, ia menggunakan struktur badan injap bertetulang dan pelbagai teknologi pengedap untuk memastikan penutupan yang boleh dipercayai sepenuhnya pada tahap tekanan antara 900LB hingga 2500LB dan lebih tinggi. Sama ada ia adalah Injap Gerbang Tekanan Tinggi Flange atau injap Gerbang Dikimpal Bermeterai untuk Tekanan Tinggi, teras reka bentuknya terletak pada menyediakan penyelesaian pengedap tekanan tinggi yang bebas bocor dan tahan lama, yang merupakan asas kepada saluran paip utama dalam bidang tenaga, kimia dan lain-lain.

Hantar Pertanyaan

Pengenalan Produk

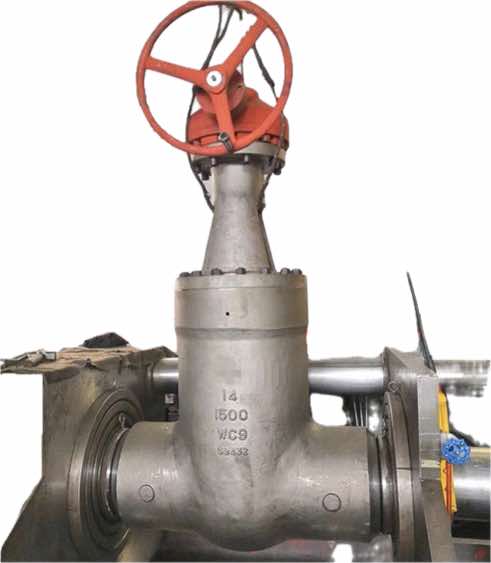

LYV® High Pressure Resistant Gate Valve direka khas untuk mengatasi kekerasan tekanan industri. Kami menawarkan dua bentuk sambungan utama: Flange High Pressure Gate Valve dan Sealed Welded Gate valve untuk High Pressure, untuk memenuhi keperluan pemasangan dan pengedap kekal yang berbeza. Badan injapnya diperbuat daripada keluli palsu berkualiti tinggi dan telah menjalani pemprosesan dan rawatan haba yang tepat untuk memastikan integriti struktur di bawah tekanan tinggi yang berterusan. Spesifikasi injap High Pressure Gate 900LB-2500LB boleh menampung sepenuhnya pelbagai keadaan kerja yang kompleks daripada tekanan sederhana kepada tekanan ultra-tinggi. Melalui plat pintu tegar dan reka bentuk pengedap yang mengetatkan diri, injap Gerbang Tekanan Tinggi Prestasi Tinggi membina penghalang yang kukuh dan boleh dipercayai dalam menghadapi tekanan tinggi.

Spesifikasi

Julat Saiz:

NPS 2”-24”; DN50-DN600

Tekanan Nominal:

900LB-2500LB; PN150-PN420

Julat Suhu:

-46℃～600℃（bergantung pada reka bentuk dan bahan）

Tamat Sambungan:

Bebibir, dikimpal

Bahan Badan:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Bahan cakera pintu: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

tempat duduk:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Standard Reka Bentuk & Pembuatan:

API600/API 6D

Standard Bersemuka:

ASME B16.10

Standard Sambungan Tamat:

ASME B16.5/ ASME B16.25

Standard Ujian & Pemeriksaan:

API 598

Ciri-ciri

■ Badan injap galas tekanan ultra tinggi.

■ Pengedap berbilang tetulang.

■ Anti-hakisan dan anti-peronggaan.

■ Batang injap anti-ejekan tegar.

■ Pembukaan dan penutupan yang cepat.

Apakah senario aplikasi biasa bagi injap Pintu Tahan Tekanan Tinggi？

●Industri minyak dan gas: peralatan kepala telaga medan minyak dan gas, saluran paip pengumpulan dan pengangkutan tekanan tinggi, peralatan keretakan dan stesen mampatan gas asli serta senario tekanan ultra tinggi yang lain.

●Kejuruteraan kimia dan kejuruteraan kimia arang batu: Salur masuk dan keluar reaktor sintesis tekanan tinggi (seperti sintesis ammonia, sintesis metanol), bahan bertekanan tinggi penyalur saluran paip dan loji urea.

●Sistem stesen janakuasa: sistem air suapan dandang, saluran paip wap utama, pintasan suhu tinggi dan tekanan tinggi dan sistem tambahan stesen janakuasa.

●Pengujian tekanan tinggi dan peralatan eksperimen: Pelbagai litar ujian proses, bangku ujian dan sistem kawalan bendalir yang perlu menahan tekanan melampau.

Apakah prinsip kerja Injap Pintu Tahan Tekanan Tinggi dalam persekitaran tekanan tinggi?

Di bawah keadaan tekanan tinggi, pintu injap pintu tahan tekanan tinggi bertindak seperti baji kukuh, didorong oleh batang injap untuk dimasukkan secara menegak di antara dua tempat duduk injap, mencapai penutupan tegar mekanikal. Apabila tekanan sistem meningkat, tekanan sederhana akan bertindak pada tempat duduk injap dari belakang plat pintu. Daya ini akan ditukar kepada daya pengapit tambahan yang menolak kerusi injap ke arah permukaan pengedap plat pintu, membentuk kesan "pengedap berbantukan tekanan". Untuk injap pintu dikimpal yang dimeterai tekanan tinggi dengan sambungan yang dikimpal, ia disepadukan dengan saluran paip, menghapuskan sepenuhnya potensi titik kebocoran pada sambungan bebibir, meminimumkan sempadan galas tekanan, dan mencapai tahap integriti pengedap tertinggi pada dasarnya. Ia adalah penyelesaian muktamad untuk saluran paip sederhana tekanan ultra tinggi dan berisiko tinggi.
