Apakah Injap Bebola yang Dipasang Trunnion dan Mengapa Ia Penting dalam Kawalan Aliran Perindustrian?

Injap bebola yang dipasang Trunnionmemainkan peranan penting dalam sistem kawalan aliran perindustrian moden, terutamanya dalam aplikasi saluran paip tekanan tinggi, berdiameter besar dan jarak jauh. Berbanding dengan injap bola terapung, jenis injap ini menawarkan kestabilan unggul, tork operasi yang berkurangan dan kebolehpercayaan pengedap yang dipertingkatkan. Memandangkan industri seperti minyak dan gas, pemprosesan petrokimia, LNG dan penjanaan kuasa terus menuntut piawaian keselamatan dan kecekapan yang lebih tinggi, memahami struktur, prestasi dan logik pemilihan injap bebola yang dipasang pada trunnion menjadi semakin penting.

Ringkasan Artikel

Panduan komprehensif ini menerangkan tentang injap bola yang dipasang pada trunnion, cara ia berfungsi, sebab ia mengatasi injap bola terapung tradisional dalam keadaan yang mencabar, dan faktor yang harus dipertimbangkan apabila memilih satu. Artikel itu juga merangkumi aplikasi, piawaian, bahan, penyelenggaraan dan soalan lazim, mengikut prinsip Google EEAT dan amalan injap industri profesional.

Jadual Kandungan

• Apakah Injap Bola Dipasang Trunnion?
• Bagaimanakah Injap Bebola Dipasang Trunnion Berfungsi?
• Mengapa Injap Bebola Dipasang Trunnion Lebih Stabil?
• Apakah Komponen Struktur Utama?
• Industri manakah yang menggunakan injap bola terpasang Trunnion?
• Bagaimana Ia Berbanding dengan Injap Bola Terapung?
• Apakah Bahan dan Piawaian Yang Biasa Digunakan?
• Bagaimana untuk Memilih Injap Bebola yang Dipasang Trunnion yang Betul?
• Soalan Lazim

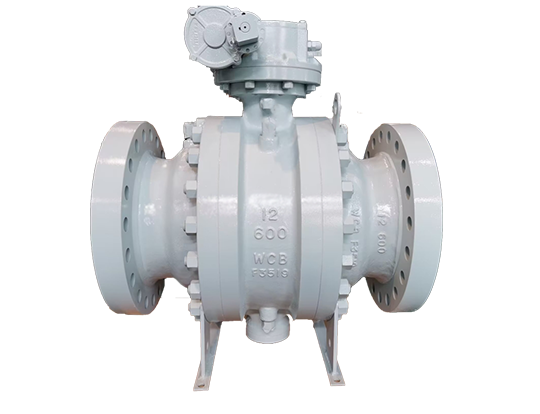

Apakah Injap Bola Dipasang Trunnion?

Injap bola yang dipasang pada trunnion ialah sejenis injap suku pusingan di mana bola secara mekanikal dilabuhkan oleh trunnion (penyokong aci) di kedua-dua bahagian atas dan bawah. Tidak seperti injap bola terapung, bola tidak bergerak di bawah tekanan. Sebaliknya, tempat duduk bergerak ke arah bola untuk mencapai pengedap.

Reka bentuk ini mengurangkan geseran antara bola dan tempat duduk dengan ketara, menjadikan injap bebola yang dipasang pada trunnion sesuai untuk sistem saluran paip bertekanan tinggi dan besar. Ia dihasilkan secara meluas oleh pembekal injap profesional sepertiZhejiang Liangyi Valve Co., Ltd., memastikan pematuhan dengan piawaian antarabangsa dan kebolehpercayaan operasi jangka panjang.

Bagaimanakah Injap Bebola Dipasang Trunnion Berfungsi?

Prinsip kerja injap bola yang dipasang pada trunnion adalah berdasarkan struktur bola tetap yang digabungkan dengan tempat duduk bermuatan spring atau berbantukan tekanan. Apabila injap ditutup, tekanan talian menolak tempat duduk hulu terhadap bola, memastikan pengedap yang ketat. Tempat duduk hiliran mungkin bertenaga spring untuk mengekalkan pengedap walaupun pada tekanan rendah.

• Bola ditetapkan pada kedudukan oleh trunnion atas dan bawah
• Tempat duduk injap bergerak secara paksi untuk mengelak terhadap bola
• Tork operasi kekal rendah tanpa mengira tekanan
• Kefungsian double block and bleed (DBB) selalunya tersedia

Mekanisme ini memastikan operasi lancar, pengurangan haus, dan prestasi pengedap yang konsisten sepanjang kitaran perkhidmatan yang panjang.

Mengapa Injap Bebola Dipasang Trunnion Lebih Stabil?

Kestabilan adalah salah satu kelebihan paling ketara bagi injap bebola yang dipasang pada trunnion. Oleh kerana bola disokong secara mekanikal, ia tidak beralih di bawah tekanan turun naik atau keadaan suhu.

Faedah kestabilan utama termasuk:

• Ubah bentuk minimum di bawah tekanan tinggi
• Kurangkan tekanan pada permukaan pengedap
• Jangka hayat tempat duduk dan bola yang dilanjutkan
• Operasi yang boleh dipercayai dalam aplikasi penutupan kritikal

Ciri-ciri ini menjadikan injap bebola yang dipasang pada trunnion sangat sesuai untuk sistem kritikal keselamatan seperti saluran paip penghantaran dan sistem penutupan kecemasan.

Apakah Komponen Struktur Utama?

Injap bola yang dipasang pada trunnion terdiri daripada beberapa komponen kejuruteraan ketepatan yang berfungsi bersama untuk memastikan prestasi dan ketahanan.

Industri manakah yang menggunakan injap bola terpasang Trunnion?

Disebabkan reka bentuk yang teguh dan kebolehpercayaan pengedap, injap bebola yang dipasang pada trunnion digunakan secara meluas merentasi pelbagai industri.

• Saluran paip penghantaran minyak dan gas
• Loji pemprosesan petrokimia dan kimia
• LNG dan sistem kriogenik
• Kemudahan penjanaan kuasa
• Suntikan air dan utiliti tekanan tinggi

Kebanyakan aplikasi ini memerlukan pematuhan dengan piawaian seperti API 6D dan ISO 17292, yang biasanya diikuti oleh pengeluar seperti Zhejiang Liangyi Valve Co., Ltd.

Bagaimana Ia Berbanding dengan Injap Bola Terapung?

Memahami perbezaan antara injap bebola yang dipasang trunnion dan terapung membantu jurutera memilih penyelesaian yang betul.

Apakah Bahan dan Piawaian Yang Biasa Digunakan?

Pemilihan bahan bergantung pada medium operasi, suhu dan tekanan. Bahan biasa termasuk:

• Keluli karbon (WCB, A105)
• Keluli tahan karat (CF8, CF8M)
• Keluli aloi untuk perkhidmatan suhu tinggi

Injap bebola yang dipasang Trunnion biasanya direka bentuk dan diuji mengikut piawaian yang diiktiraf seperti API 6D, API 608, ISO 14313 dan ASME B16.34. Piawaian ini memastikan keselamatan, kebolehtukaran dan kebolehpercayaan jangka panjang.

Untuk panduan tambahan tentang piawaian injap, lihat gambaran keseluruhan standard injap industri ini.

Bagaimana untuk Memilih Injap Bebola yang Dipasang Trunnion yang Betul?

Memilih injap yang betul memerlukan penilaian sistematik keadaan operasi dan keperluan sistem.

1. Tentukan julat tekanan dan suhu
2. Mengenal pasti ciri-ciri media
3. Sahkan saiz dan jenis sambungan
4. Semak pensijilan dan piawaian yang diperlukan
5. Menilai keperluan automasi dan penggerakan

Bekerjasama dengan pengeluar berpengalaman seperti Zhejiang Liangyi Valve Co., Ltd. membantu memastikan pemilihan, penyesuaian dan sokongan selepas jualan yang betul.

Soalan Lazim

Apakah kelebihan utama injap bola yang dipasang pada trunnion?

Kelebihan utama adalah mengurangkan tork operasi dan meningkatkan kestabilan pengedap, terutamanya dalam sistem saluran paip tekanan tinggi dan berdiameter besar.

Bagaimanakah injap bola yang dipasang pada trunnion mencapai pengedap?

Pengedap dicapai melalui tempat duduk berbantukan tekanan atau pegas yang bergerak ke arah bola tetap, memastikan penutupan ketat di bawah tekanan yang berbeza-beza.

Mengapakah injap bebola yang dipasang pada trunnion diutamakan dalam saluran paip minyak dan gas?

Mereka menawarkan kebolehpercayaan yang tinggi, blok berganda dan keupayaan berdarah, dan prestasi yang stabil pada jarak penghantaran yang jauh.

Piawaian yang manakah digunakan untuk injap bola yang dipasang pada trunnion?

Piawaian biasa termasuk API 6D, ISO 14313, API 608 dan ASME B16.34, bergantung pada keperluan aplikasi.

Berapa lamakah hayat perkhidmatan injap bola yang dipasang pada trunnion?

Dengan pemilihan dan penyelenggaraan bahan yang betul, injap ini boleh beroperasi dengan pasti selama beberapa dekad dalam persekitaran industri yang menuntut.
