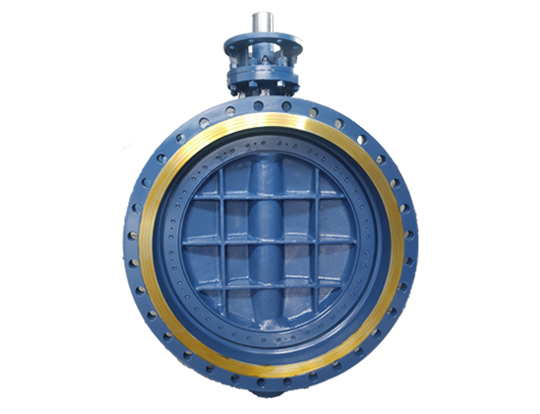

Injap Rama-rama Offset Tiga

pengenalan
Foto
penetapan harga

pengenalan produk

LYV®️ Triple offset rama-rama injap dihasilkan dengan standard yang tinggi. Kami mengawal kualiti tuangan untuk menjadikan injap jauh lebih baik daripada produk serupa dalam industri. LYV®️ Injap kupu-kupu mengimbangi tiga kali ganda menggunakan cincin pengedap berbilang lapisan logam + grafit berkualiti tinggi, yang membolehkan injap digunakan dalam keadaan tekanan tinggi dan suhu tinggi. Kami juga menyediakan pilihan pengedap yang berbeza untuk keadaan kerja yang berbeza, seperti PTFE atau logam-ke-logam. LYV®️ Injap rama-rama imbang tiga mempunyai reka bentuk unik(pilihan) yang membolehkan injap berada di bawah tekanan berterusan dari kedua-dua belah dan kebocoran sifar, seperti yang dikenali sebagai injap rama-rama dua arah. Untuk maklumat lanjut, sila hubungi jualan kami.

Spesifikasi

Julat Saiz:

NPS 2”-88”; DN50-DN2200

Tekanan Nominal:

150LB-600LB; PN6-PN64

Kadar suhu:

-69℃~825℃（bergantung pada reka bentuk dan bahan）

Tamat Sambungan:

Bebibir; Kimpalan punggung; Wafer; Lug-wafer

Bahan Badan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan Cakera:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan pengedap:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Bahan Tempat Duduk:

kamiran; 304/316/STL overlayweld.

Bahan Batang:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Reka bentuk & Pembuatan Standard:

API 609

Standard Bersemuka:

EN558-1

Standard Sambungan Tamat:

ASME B16.4

Ujian & Pemeriksaan Standard:

API 598

ciri-ciri

■ Sifar kebocoran

■ Pengedap berbilang lapisan

■ Reka bentuk cakera triple sipi

■ Dwiarah (pilihan)

■ Reka bentuk batang anti-letupan

■ Metal-to-Metal tersedia

■ Diameter besar

Apakah tiga injap rama-rama offset:

Injap rama-rama mengimbangi tiga mendapat namanya daripada tiga kesipian pada reka bentuk pengedap. Tidak seperti injap rama-rama tradisional, yang hanya mempunyai cakera putaran mudah untuk ditutup. Injap rama-rama mengimbangi tiga termasuk tiga kesipian untuk menutup injap secara linear sehingga ditutup rapat. Perbezaan antara injap rama-rama garis tengah dan injap rama-rama tiga offset terletak pada kaedah mencapai pengedap. Injap rama-rama garis tengah mencapai pengedap melalui pemampatan permukaan pengedap, manakala injap rama-rama mengimbangi tiga kali mencapai pengedap melalui sentuhan antara permukaan. Inilah yang kami panggil perbezaan antara pengedap garisan dan pengedap muka. Oleh itu, hayat perkhidmatan injap rama-rama offset triple akan lebih baik daripada injap rama-rama sepusat tradisional.

Apakah tiga kesipian pada injap rama-rama tiga offset:

Sipi pertama ialah aci injap diposisikan diimbangi dari garis tengah badan injap.Sipi kedua ialah aci injap diposisikan sedikit dari paksi serenjang ke satah tempat duduk injap.Sipi ketiga ialah permukaan pengedap cakera direka bentuk dalam bentuk kon yang membolehkan cakera terlepas sepenuhnya dari tempat duduk injap tanpa sebarang geseran.

Mengapa memilih injap LYV®️:

Kami menghasilkan triple offset rama-rama injap selama lebih 30 tahun. Bengkel ini meliputi 13000 meter persegi dan memiliki lebih daripada 50 mesin CNC canggih. Jurutera & pasukan pengeluaran kami akan memastikan pesanan anda dihantar dengan masa yang berkualiti tinggi dan terpantas. Kami juga mengambil berat tentang penghantaran injap. Injap akan dibalut dengan kantung gelembung atau kertas untuk memastikan cat tidak akan rosak. Kami juga membetulkan injap dengan kayu lapis selepas kami memasukkan injap ke dalam kotak. Kotak papan lapis akan dicat dengan tanda yang diperlukan untuk memastikan injap tidak akan rosak semasa penghantaran.
